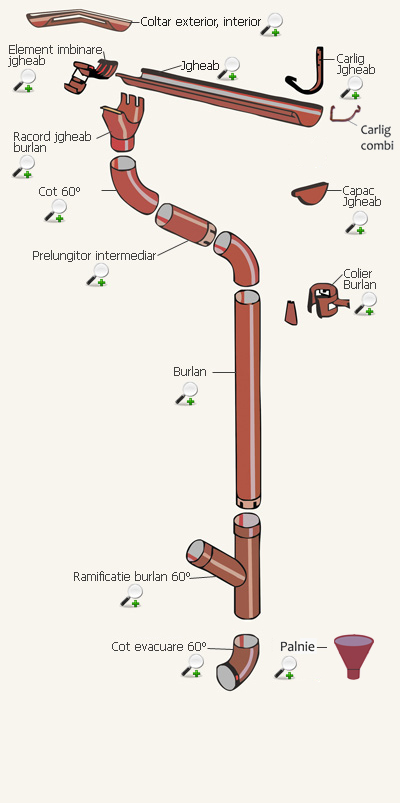

SISTEM PLUVIAL

MONTAJ SISTEM PLUVIAL

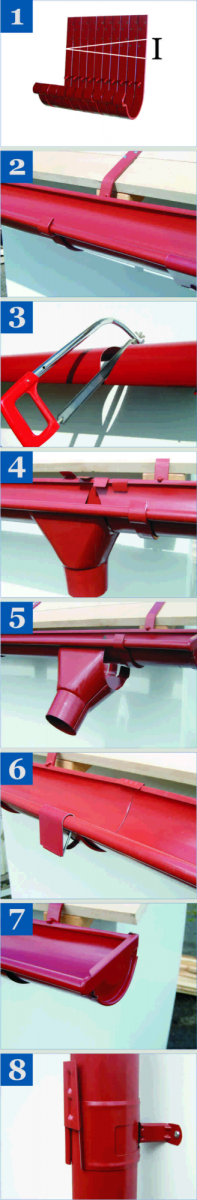

Montajul carligelor:

• Carligele 210 care se folosesc la montarea pe grinzi, margini sau scanduri, se indoaie pentru a obtine o panta adecvata a jgheabului (3 5 mm / ml).
• Carligele combi se folosesc la montarea directa pe grinda frontala, pastrand o panta adecvata a jgheabului (3 5 mm / ml).
• Carligele se vor fixa la intervale de 60 - 90 cm, iar carligele de capat se amplaseaza la o distanta de aproximativ 10 cm de la capatul jgheabului.
• Nu uitati sa amplasati cate un carlig de fiecare parte a coltarului.
• Montarea carligelor incepe cu insurubarea carligelor de capat, apoi intre acestea se intinde o sfoara pentru a marca linia de montare a celorlalte carlige.
• In cazul utilizarii a doua burlane, carligele se monteaza de la mijloc, mentinand panta in directia celor doua burlane.



Montajul racordurilor:

• Pe jgheab se fixeaza locul unde va fi amplasat racordul, apoi cu ajutorul unui bomfaier se taie orificiul (atentie: nu folositi un ferastrau circular in acest scop).
• Marginile taiate se indoaie catre exterior, astfel incat sa se permita evacuarea apei catre colector.
• Montati racordul pe burlane, introducand marginea indoita a acestuia in indoirea exterioara a jgheabului. Apoi apasati racordul pe jgheab si instalati-l prin indoirea capetelor tablitelor catre marginea interioara a jgheabului.



Montajul jgheaburilor, a coltarelor si a capacelor:

• Amplasati jgheaburile si coltarele incepand cu jgheabul care are colectorul deja montat, introducand partea exterioara a jgheabului in orificiul de pe carlig si apoi apasand marginea exterioara in inchizatoare. Apoi montati celalalte jgheaburi si coltare.
• Folositi mufa de cuplare a jgheaburilor, etansati toate cuplajele dintre jgheaburi si coltari. Aveti grija, conexiunile trebuie sa se gaseasca la distante egale de carlige.
• Cuplajele jgheaburilor se strang in partea din spate a jgheaburilor, astfel incat garnitura sa se gaseasca la mijlocul cuplajului. Apoi se instaleaza clemele pentru partea frontala a celui de-al doilea jgheab sau coltar, inchizand cuplajul si asigurandu-l prin indoirea tablitei.
• Jgheaburile si coltarele se amplaseaza pastrand o distanta de 2 3 mm intre acestea pentru a compensa schimbarile de lungime.
• Capacele se instaleaza la capatul jgheaburilor, introducand in adanciturile sub forma de arc putin silicon. Apoi se amplaseaza baza si se apasa urechea frontala pe marginea jgheabului, urechea posterioara se indoaie in spatele jgheabului.



Montajul burlanelor:

• Pe zid se fixeaza o sfoara de-a lungul careia va fi amplasat burlanul. Apoi se aplica bratara burlanului indicand locul de fixare al acesteia si pregatind orificiile de montare. Bratara se monteaza cu ajutorul unor dibluri. In cazul in care produsul se monteaza pe un perete cu izolare termica din polistiren trebuie sa se utilizeze ancora de lungime adecvata.
• Prima bratara se monteaza direct pe cot, iar ultima inainte de evacuare. Distanta maxima dintre bratari nu trebuie sa depaseasca 2 m.
• Dupa montarea tevilor se fixeaza mufele pentru bratari folosind pene de lemn.
• La capatul burlanului se fixeaza evacuarea sau, in cazul in care apa este evacuata la sistemul de canalizare, un burlan cu flansa.
• Atentie: Nu uitati sa curatati foarte bine jgheaburile de resturi de tabla taiata sau span. Resturile lasate vor rugini si vor cauza decolorarea suprafetei tablei.
